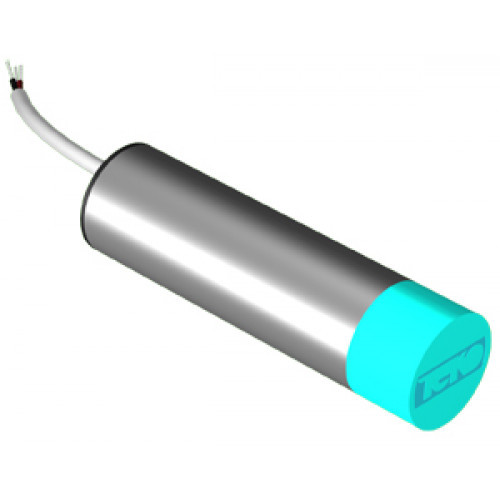

Емкостный датчик CSN G5A5-31N-10-LZ

Артикул(Код товара): 6771

Консультация и подбор оборудования:

Описание

Выключатель ёмкостный бесконтактный (датчик) CSN G5A5-31N-10-LZ предназначен для бесконтактной коммутации исполнительных устройств в промышленных автоматизированных устройствах, линиях, станках и системах. Датчик имеет чувствительную поверхность, образованную двумя электродами конденсатора, включенного в цепь обратной связи высокочастотного генератора. Приближение объекта воздействия из металла или диэлектрика к чувствительной поверхности увеличивает емкость между электродами конденсатора и вызывает увеличение амплитуды колебаний генератора. При достижении амплитудой генератора порогового значения, схемой управления формируется выходной сигнал электронного ключа датчика, который используется для коммутации электрических цепей и сигнализации.

Характеристики
Возможные замены	020-NS-1-C
Размер гладкого корпуса, ДxДл	Ø20x77
Тип монтажа	Невстраиваемый
Номинальное расстояние срабатывания	10 мм
Способ подключения	Кабель
Материал корпуса	Д16Т
Диаметр гладкого корпуса	Ø20
Длина в мм.	77
Тип корпуса	Цилиндрический
Корпус	Диаметр 20
Диапазон рабочих напряжений, Uраб.	10...30 В DC
Падение напряжения при Iраб, Ud (1)	≤2,5 В
Тип контакта / Структура выхода	NPN Замыкающий
Частота переключения, Fmax	50 Гц
Присоединение / Подключение	Кабель 3х0,34 кв. мм
Световая индикация	Есть
Комплексная защита	Есть
Степень защиты по ГОСТ 14254-96	IP65
Гистерезис	3...15%
Кол-во проводов	3
Максимальный рабочий ток, Iраб.	400 мА
Диапазон рабочих температур	-25°С...+75°С
Рабочий зазор	0...8 мм
Схема подключения	3х проводный
